手拉葫蘆在懸挑鋼梁現場吊裝中的應用

編輯：淩鷹起重機械浏覽：826 添加時間：2023-12-18 09:19:48

現場吊裝：懸挑鋼梁的吊裝采用80t汽車吊，先吊裝懸挑結構的兩根主梁，再吊裝次梁。主梁吊裝至設計标高後，固定端穿好高強螺栓，懸挑端挂在提前就位的手拉葫蘆的下吊鈎内。本工程所有的高強螺栓都是扭剪型，先不打掉梅花頭，保留安裝過程中有一定調節的空間。

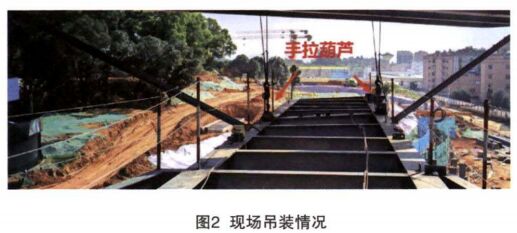

主梁的兩端都就位後，進行鋼梁懸挑端的标高的複測，通過手拉葫蘆進行懸挑端标高的微調。兩根主梁就位後，即可進行次梁的安裝，使整個懸挑結構形成整體，再進行懸挑結構的拉杆安裝。最後将懸挑結構固定端的高強螺栓打緊，即扭斷尾部的梅花頭，現場吊裝情況見圖2。

受力體系轉換：懸挑部位的拉杆安裝完成後，即可進行受力體系的轉換，即拆除手拉葫蘆，将整個懸挑結構的荷載轉換到鋼拉杆。拆除的手拉葫蘆的整個過程不宜太快，兩根懸挑主梁的手拉葫蘆同步進行。通過調節葫蘆的手拉鏈條轉動手鏈輪2～3圈，再進行觀測，沒有異常情況，再繼續進行卸荷作業。每次2～3圈爲一個進程，直至整個懸挑體系的荷載轉換至兩側的鋼拉杆，即完成整個懸挑結構的卸荷。

拆除工況、手拉葫蘆：受力體系轉換至鋼拉杆後，即可拆除手拉葫蘆，割除懸挑結構施工過程中設置吊耳等臨時措施。割除時宜保持離母材面1cm左右的距離，避免傷害母材，割除的表面進行打磨完成後塗刷防鏽漆。
